Νάιλον βύσμα για όλα τα δομικά υλικά.
Πλεονεκτήματα
- Η γενικής χρήσε αρχή λειτουργίας (δημιουργία κόμβου ή εκτόνωση) επιτρέπει τη χρήση του σε όλα τα συμπαγή, κοίλα και λεπτότοιχα δομικά υλικά. Το UX είναι η σωστή επιλογή για εφαρμογή σε άγνωστα δομικά υλικά.

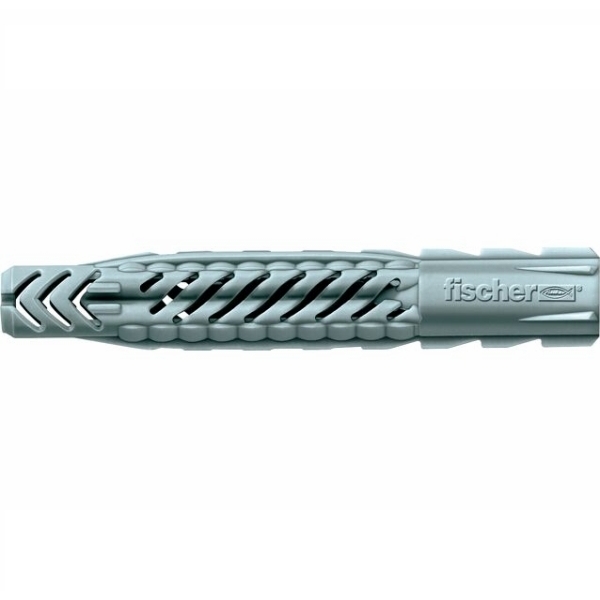

- Οι ειδικές εγκοπές του καθοδηγούν σωστά τη βίδα. Τα αντιολισθητικά πτερύγια αποτρέπουν την περιστροφή στην τρύπα για ασφαλή τοποθέτηση.
Το νάιλον βύσμα fischer UX εκτονώνεται σε συμπαγή δομικά υλικά και δημιουργεί κόμπο σε διάτρητα δομικά υλικά για ασφαλείς στερεώσεις. Είναι η σωστή λύση στερέωσης ακόμη και σε άγνωστα δομικά υλικά. Το νάιλον βύσμα fischer UX χωρίς ροδέλα είναι κατάλληλο για περαστή τοποθέτηση.
Κορυφαία χαρακτηριστικά
- Το βύσμα στερεώνει σε όλα τα δομικά υλικά.

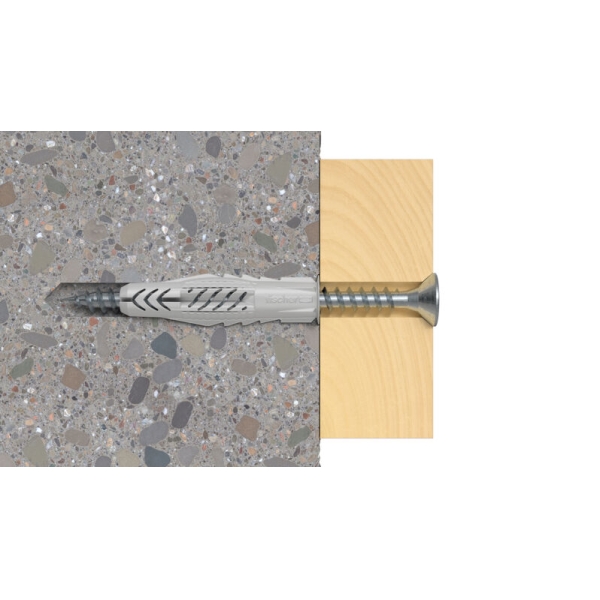

- Το βύσμα εκτονώνεται σε συμπαγή δομικά υλικά.

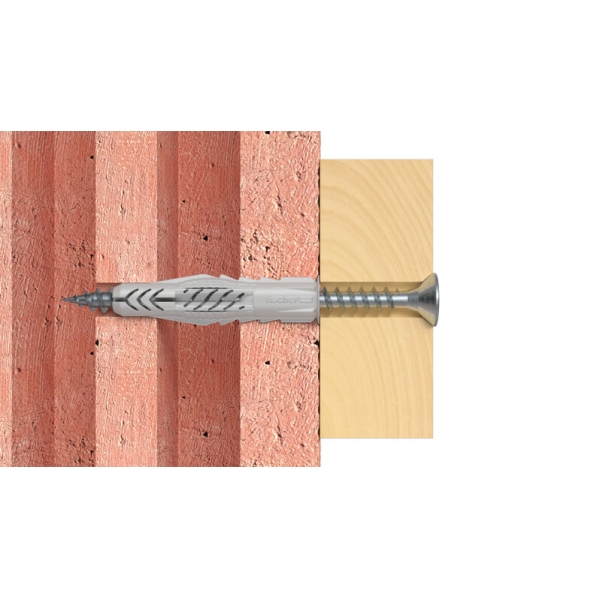

- Ασφαλείς στερεώσεις σε συμπαγή και διάτρητα δομικά υλικά χάρη στη δημιουργία κόμπου.
- Σωστή καθοδήγηση βίδας λόγω των ειδικών εγκοπών.
- Ασφαλής τοποθέτηση χάρη στα πτερύγια αποτροπής περιστροφής.
Εφαρμογές
- Pictures
- Lighting
- Skirting
- Curtain rails
Δομικά υλικά
- Σκυρόδεμα
- Γυψοσανίδες
- Κάθετα διάτρητο τούβλο
- Πλάκες δαπέδου
- Διάτρητο τούβλο
- Συμπαγές τούβλο
- Φυσική πέτρα
- Πορομπετόν
- Μοριοσανίδα
- Μασίφ πάνελ από γύψο
- Μασίφ τούβλο από ελαφρύ σκυρόδεμα
- Συμπαγές τούβλο
Οδηγίες τοποθέτησης
Λειτουργικότητα
- To UX χωρίς ροδέλα είναι κατάλληλο για περαστή τοποθέτηση.
- Με την περιστροφή της βίδας εκτονώνεται σε συμπαγή δομικά υλικά και δημιουργεί κόμπο σε διάτρητα.
- Το σωστό μήκος βίδας είναι: μήκος βύσματος + πάχος αντικειμένου που στερεώνεται + 1 x διάμετρος βίδας.
- Κατάλληλο για ξυλόβιδες, νοβοπανόβιδες και ντιζοστρίφωνα.

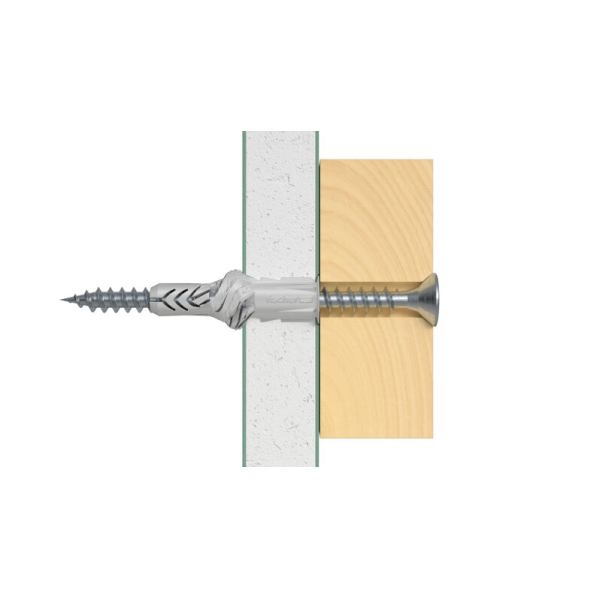

- Σε λεπτότοιχα δομικά υλικά, ο κορμός της βίδας χωρίς σπείρωμα δεν πρέπει να είναι μακρύτερος από το πάχος του αντικειμένου που στερεώνεται και πρέπει να χρησιμοποιείται UX με ροδέλα.
- Η απόσταση από τις ακμές πρέπει να είναι ίση ή μεγαλύτερη από το μήκος του βύσματος.

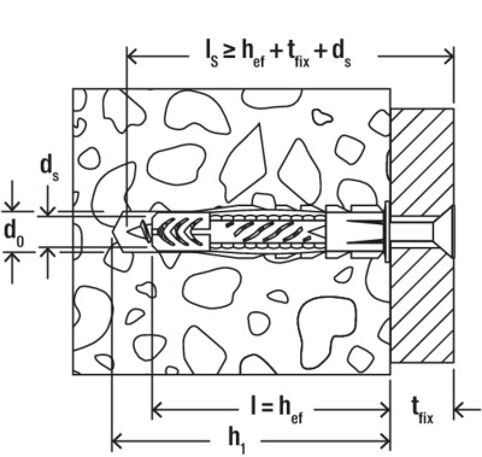

Εικόνα οδηγιών τοποθέτησης 1
- 1
2
3
4
5
6
Διάμετρος τρύπας (d0) | 6 |
Ελάχ. βάθος τρύπας (h1) | 60 |
Ελάχ. πάχος υλικού βάσης (dp) | 9,5 |
Μήκος αγκυρίου (l) | 50 |
Ξυλόβιδες και νοβοπανόβιδες (ds) | 4,0 - 5,0 |
τεμάχια / συσκευασία | 100 |
Γραμμωτός κωδικός (Bar code) | 4006209720943 |
![w7 pf z 01 ux vollbaustoff f sall aqq v1](https://media.fischer.group/v7/_pim-media-prod_/Installation%20Drawings/Installation%20Drawings%20Family%20new%20CD/W7_PF_Z_01_UX-VOLLBAUSTOFF_F_SALL_AQQ_V1.jpg?w=482&h=500&org_if_sml=0&func=bound)
